Un récepteur SDR (Software Defined Radio, ou radio définie par logiciel) est un type de récepteur radio où une grande partie du traitement du signal — filtrage, démodulation, décodage — est réalisée par logiciel plutôt que par des circuits électroniques dédiés. C’est une petite révolution dans le monde des radiocommunications, car cela rend les radios beaucoup plus flexibles et évolutives.

Voici un court résumé :

Définition simple

Un SDR est un récepteur (et parfois un émetteur) radio dont les fonctions sont principalement assurées par logiciel, après numérisation du signal reçu

Autrement dit : l’antenne capte le signal, un convertisseur le numérise, puis un programme informatique fait tout le travail.

Comment ça fonctionne ?

• Numérisation du signal RF : le signal radio est converti en données numériques via un convertisseur analogique‑numérique
• Traitement logiciel : filtrage, démodulation (AM, FM, SSB, numérique…), décodage, analyse spectrale, etc., sont réalisés par un logiciel sur PC, FPGA ou DSP
• Flexibilité totale : changer de bande, de mode ou d’usage se fait en changeant de logiciel, pas de matériel.

Avantages majeurs

• Large couverture de fréquences : un seul appareil peut écouter de quelques kHz à plusieurs GHz selon le modèle
• Polyvalence des modes : AM, FM, SSB, modes numériques, signaux météo, ADS‑B, satellites, etc.
• Évolutivité par logiciel : mises à jour et nouvelles fonctions sans changer de matériel.
• Performance en réception difficile : les traitements numériques permettent de mieux extraire les signaux faibles ou noyés dans le bruit

À quoi ça sert ?

Un récepteur SDR peut servir à :

• écouter les bandes radioamateurs
• suivre les avions via ADS‑B
• analyser le spectre radio local
• recevoir des satellites météo
• faire de la recherche ou de l’enseignement en radio

À tous ceux que le DX intéresse, le livre  "Where Do We Go Next"? par Martti Laine, OH2BH est maintenant disponible en version PDF. Publié en 1991, ce «Classique»,  écrit pas un maitre des DXpéditions, décrit bien la passion qui anime ceux qui y participent. Même s’il est écrit en Anglais, il est bien illustré et donne beaucoup de détails sur l’organisation et des imprévues rencontrées. Lien: https://www.ncdxf.org/misc/OH2BH-WhereDoWeGoNext.pdf Bonne lecture Merci à Dany VE2EBK

{fastsocialshare}

À tous ceux qui ont perdu leur log suite à un problème de disque, de changement d’ordi ou autre, il existe une solution pour vous sauver des maux de tête. Il est possible d’aller récupérer tous les QSO qui ont été téléchargé sur Log of The World (LoTW) au cours des années. La procédure est simple, il suffit de suivre les instructions. Ça fonctionne même si vous avez changé d’indicatif au cours des années. Lien ici (en anglais) : https://www.rickmurphy.net/lotwquery.html Merci à Dany VE2EBK pour ce truc

{fastsocialshare}

WSJT-X Monitor permet d’afficher tout ce que vous décodez avec WSJT-X ou JTDX sur votre PC via une connexion sans-fil. WSJT-X Monitor est une application qui fonctionne sur le système d’exploitation Android. Il peut être installé sur votre téléphone ou votre tablette. L'article complet est disponible sur ce lien: ICI Merci Dany !

{fastsocialshare}

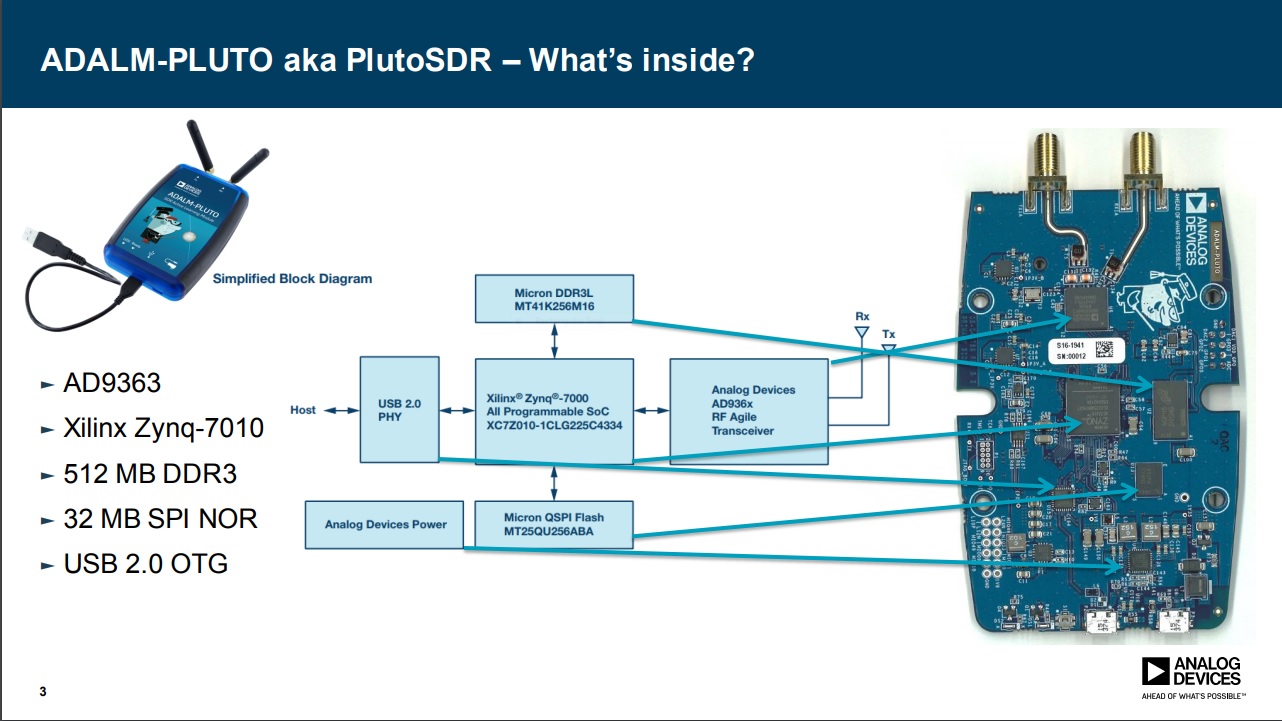

ADAM-Pluto  SDR  70Mhz à 6GHz: 220$ Canadiens !   ( 205$  + tax , livraison gratuite ):
NOTE: performance non garantie à l'extérieur de la couverture normale de 325-3800Mhz

https://www.digikey.ca/products/en?keywords=pluto

Installation du pilote ("driver") Pluto SDR:

https://github.com/analogdevicesinc/plutosdr-m2k-drivers-win/releases
https://github.com/analogdevicesinc/plutosdr-m2k-drivers-win/releases/download/v0.7/PlutoSDR-M2k-USB-Drivers.exe

Installation de GNU Radio sous Windows:

https://wiki.analog.com/resources/tools-software/linux-software/gnuradio_windows
https://github.com/tfcollins/GNURadio_Windows_Build_Scripts/releases/download/1.5.0/gnuradio_3.7.11_iiosupport_win64.msi

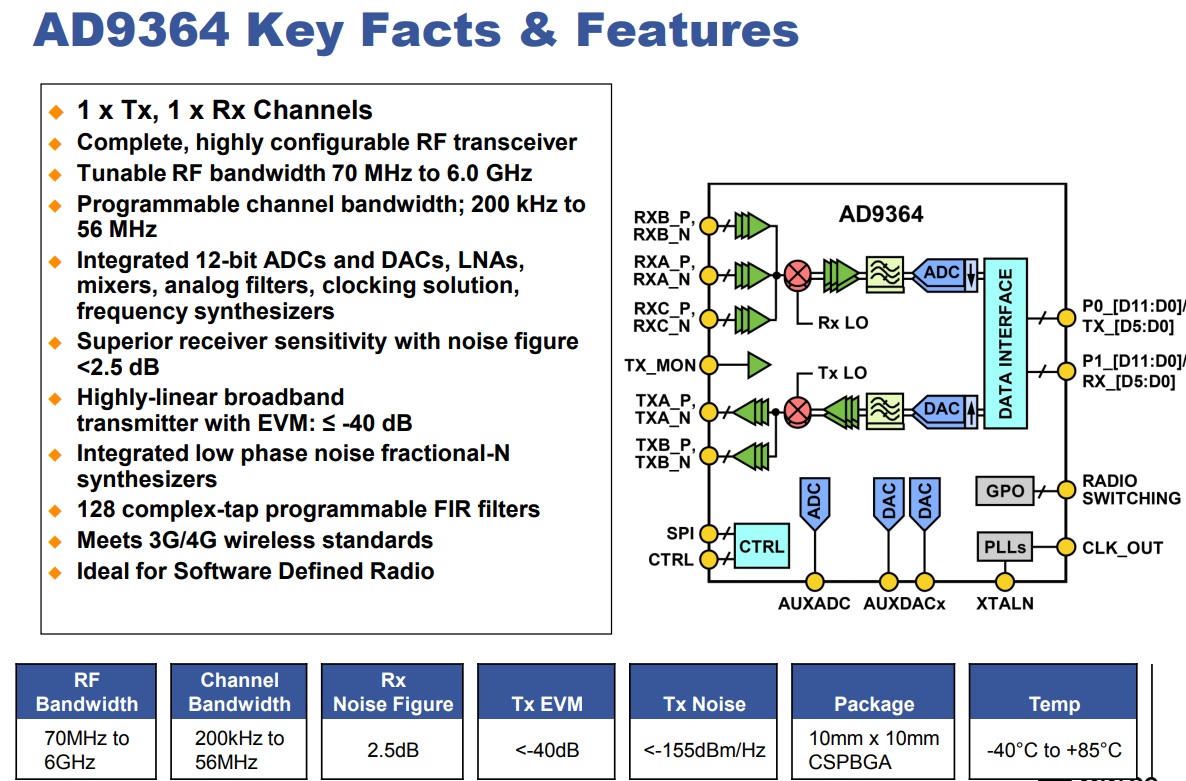

"Hack" pour extension en fréquences de 70Mhz à 6GHz:

https://wiki.analog.com/university/tools/pluto/users/customizing    ->  dans la section  "Updating to the AD9364"
https://www.youtube.com/watch?v=5V6CxTBDHVY  -> instructions en anglais sur Youtube avec le logiciel putty
PUTTY ->  https://the.earth.li/~sgtatham/putty/latest/w64/putty-64bit-0.73-installer.msi
Adresse IP de Base  ->  192.168.2.1

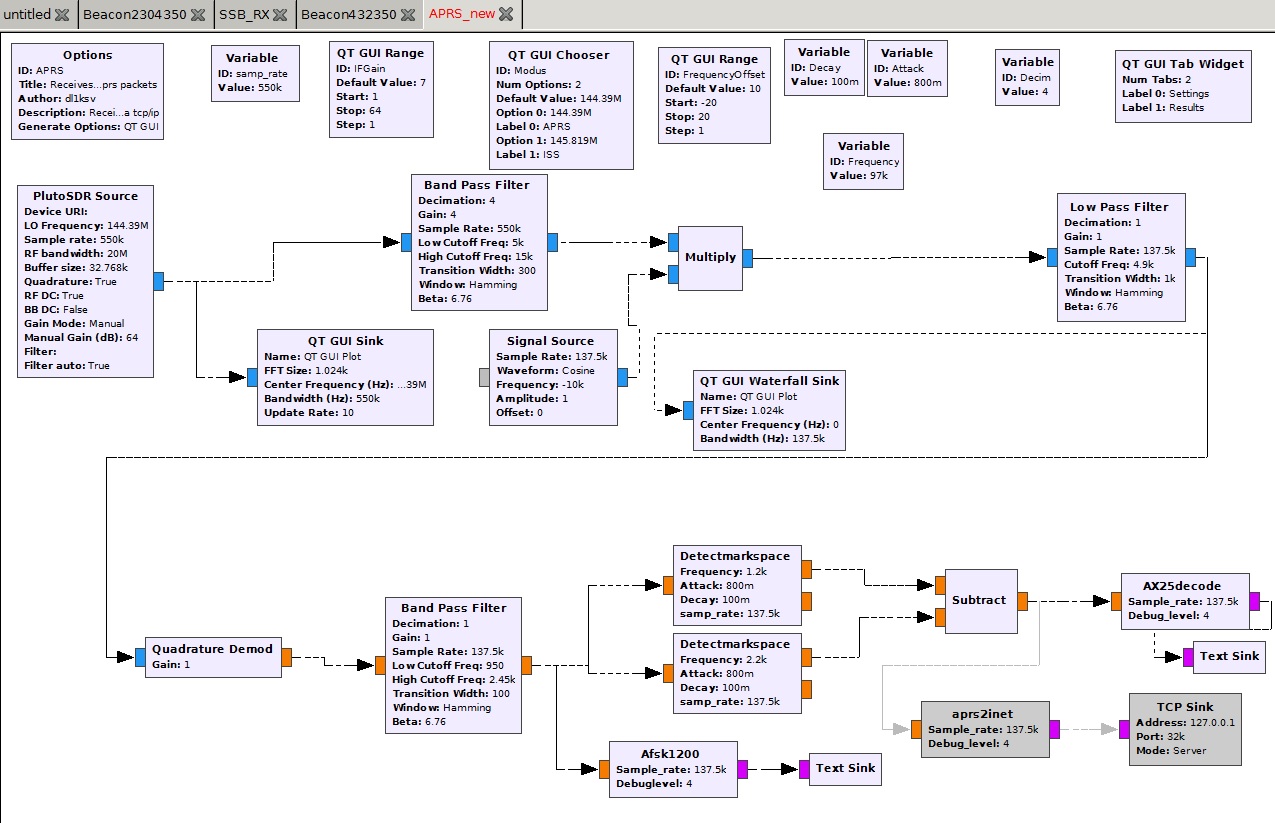

Description des Block GNU Radio:

https://wiki.analog.com/resources/tools-software/linux-software/gnuradio

Les programmes d'exemples:

C:\Program Files\GNURadio-3.7\share

Installation de SDR console, permet d'utiliser le Pluto comme un radio SDR conventionel:

https://www.sdr-radio.com/download

Notes utiles:

• QT Vs  WX   =  WX remove in future version  3.8 and up ...
• Le Pluto SDR accepte seulement les nombres entiers et en Hz.
• Donc, si on veut 144.610Mhz, il faut mettre 144610000, 144610e3 ou 144.610M. 144610000.0  ne fonctionnera pas.
• Le taux d'échantillonage ("sampling rate") doit toujours être au minimum 2X la largeur de bande désirée.
• La largeur de bande RF ("RF bandwith") la plus basse sur le PlutoSDR est de ~550khz .

Liens utiles:

• DATV ( TV numerique amateur )  en francais !
  http://f1ssf.ovh/adam-pluto/

• ADSB
  https://www.rtl-sdr.com/plutoweb-custom-firmware-for-the-plutosdr-that-enables-you-to-run-openwebrx-dump1090-etc-directly-on-the-device/ https://www.radartutorial.eu/13.ssr/sr24.en.html
  https://github.com/wnagele/gr-adsb/tree/master/examples
